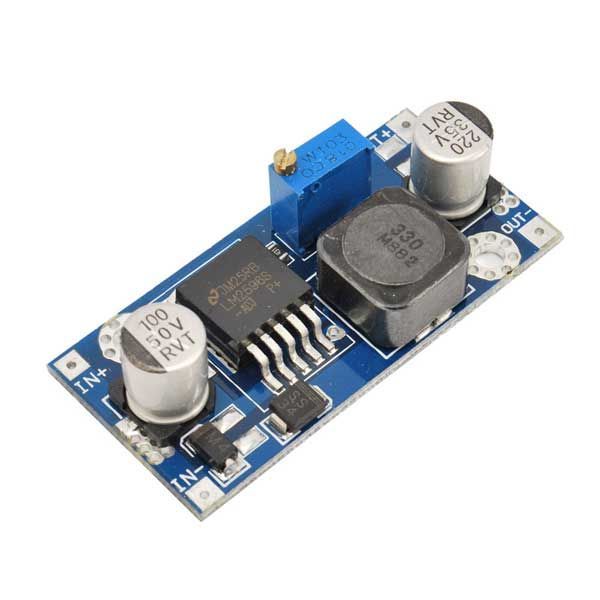

Convertitore DC/DC uscita regolabile da 1,5 a 35 V

Convertitore DC/DC switching di tipo Step-Down, dalle dimensioni particolarmente ridotte (48,35 x 23,35 x 14 mm), in grado di convertire una tensione continua compresa tra 3 e 40 volt in una tensione di uscita da 1,5 a 35 volt (regolabile tramite trimmer)

Descrizione

Convertitore DC/DC switching di tipo Step-Down, dalle dimensioni particolarmente ridotte (48,35 x 23,35 x 14 mm), in grado di convertire una tensione continua compresa tra 3 e 40 volt in una tensione di uscita da 1,5 a 35 volt (regolabile tramite trimmer). La massima corrente disponibile è di circa 3 A. La tensione di ingresso deve superare quella di uscita di almeno 2 volt.

Specifiche tecniche

Tensione di ingresso: da 3 V a 40 V

Tensione di uscita regolabile: da 1,5 V a 35 V

Corrente massima: 3 A

Dimensioni: 48,35 x 23,35 x 14 mm

Tabella misure:

Vin [V] Iin [A] Pin [W] Vout [V] Iout [A] Pout [W] η [%]

12 0,01 0,12 3,5 0,01 0,03 20

12 0,05 0,6 11,15 0,02 0,2 33

20 0,01 0,2 5 0,01 0,05 25

20 0,07 1,4 18,9 0,04 0,8 57
