DISPLAY LCD UTILE PER VISUALIZZARE IL LIVELLO E LA PERCENTUALE DI CARICA DELLE BATTERIE (PIOMBO - IONI DI LITIO E AL LITIO FERRO FOSFATO)

Piccolo dispositivo dotato di display LCD con retroilluminazione verde in grado di visualizzare il livello e la percentuale di carica di una batteria. Funziona con batterie al piombo da 12-24-36-48-60 volt,  batterie agli ioni di litio (3,7 volt) da 3 a 15 celle e batterie litio-ferro-fosfato (3,2 volt).


CARATTERISTICHE TECNICHE

    Tensione di funzionamento: da 8 a 60 VDC
    Consumo: 6 mA – in standby 120 μA max
    Batteria applicabili: al piombo, agli ioni di litio (3,7 volt), litio-ferro-fosfato (3,2 volt)
    Temperatura di funzionamento: da 0°C a 40°C
    Precisione: 1%

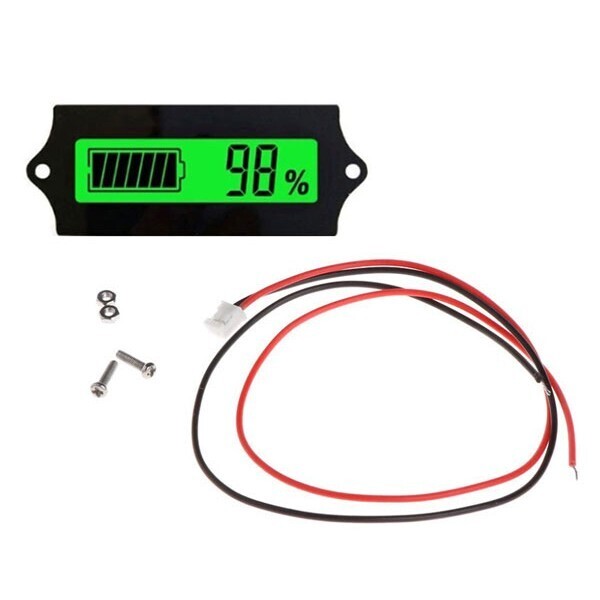

    Colore retroilluminazione: Verde

FUNZIONAMENTO:

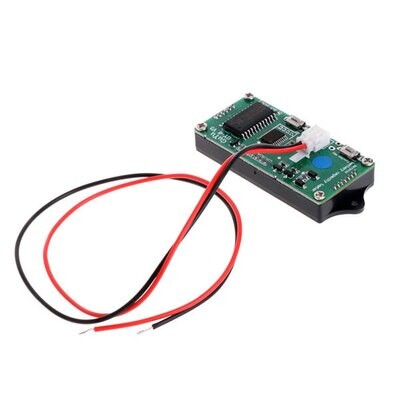

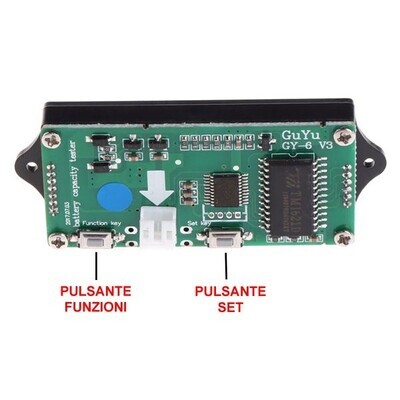

    1 – Premere a lungo il “Pulsante Set” presente sul retro dello strumento e con il pulsante premuto collegare la batteria da testare, rilasciare il pulsante e premere più volte fino a visualizzare il tipo di batteria da testare (“P” per le batterie al piombo, “F” batterie litio-ferro-fosfato e “L” agli ioni di litio).

    2 – Premere brevemente il “Pulsante Funzioni” per selezionare il numero di celle, premere a lungo il “Pulsante Funzioni” per entrare nella modalità di visualizzazione.
    Selezionare S-1 per visualizzare alternativamente ogni 2 secondi il livello e la percentuale di carica di una batteria.
    Selezionare S-2  per spegnere il display dopo 10 secondi.
    Selezionare S-3 per poter spegnere/accendere la retroilluminazione.
    S-4 e S-5 sono riservati.

    3 – Al termine delle impostazioni scollegare e ricollegare la batteria, a questo punto il display visualizzerà la percentuale e il livello di carica.

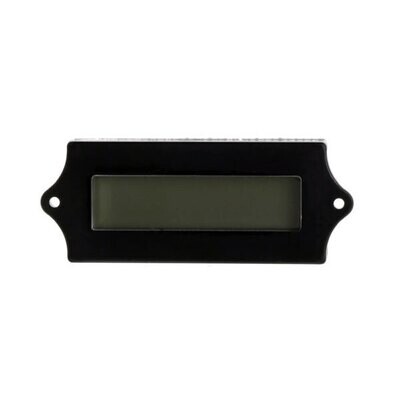

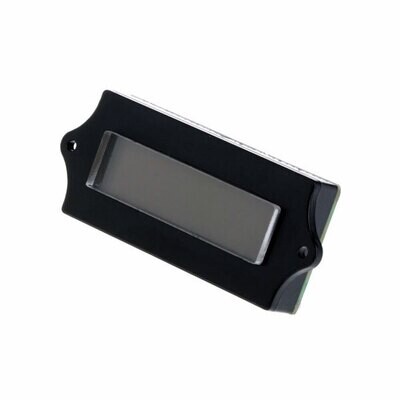

    Dimensioni (mm): 64x25x13 (con connettore 15)
    Peso: 14 grammi
