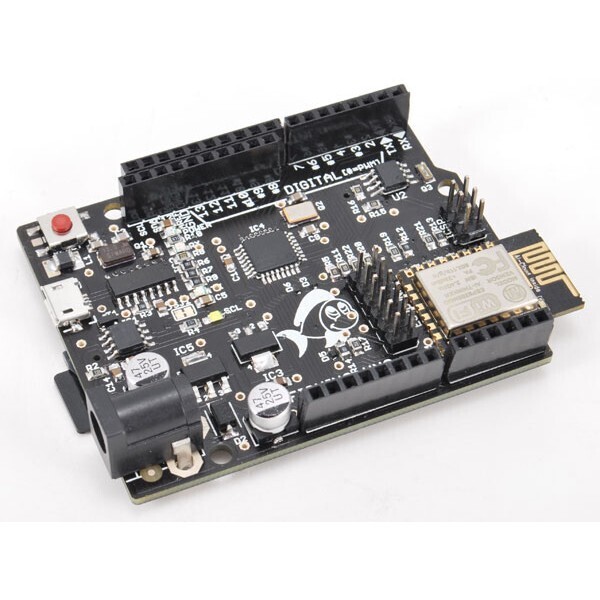

Fishino UNO REV.2 basata sull'ATmega328 di Arduino UNO ORIGINALE

Fishino UNO Rev.2 è una scheda basata sull'ATmega328 (lo stesso microcontrollore di Arduino UNO) dotata di connettività WiFi, real time clock e di lettore per microSD. Funziona in modalità di stazione WiFi, come access point o in entrambi i modi. Dispone di connettore aggiuntivo sfalsato che permette di risolvere il problema di incompatibilità di Arduino con le schede millefori. Fishino UNO permette, per esempio, di realizzare sistemi di home automation gestibili via Internet tramite un Web browser, data logger portatili in grado di connettersi e scaricare i dati sulla rete quando si entra nel campo di copertura della rete WiFi oppure robot controllabili via rete e in grado di trasmettere tramite essa i dati rilevati dai sensori. Fornito con batteria litio CR1220, scheda microSD non compresa.


 CARATTERISTICHE TECNICHE

    Compatibilità al 100% con Arduino UNO
        Fishino UNO si basa sulla piattaforma Arduino, mantenendone inalterate tutte le caratteristiche ed aggiungendone di nuove. Questo garantisce che tutti gli shields e le librerie di Arduino funzioneranno inalterate con Fishino UNO.


     Possibilità di alimentazione a batteria ricaricabile

    Fishino Uno Rev.2 è dotato di un sistema di alimentazione aggiuntivo a batteria LiPo e del relativo caricatore. Può quindi essere utilizzato per apparecchiature portatili in completa autonomia.

    Modulo WiFi integrato
        Fishino UNO è dotato di un modulo WiFi dalle prestazioni eccezionali, il cui software è stato da noi appositamente modificato. Con Fishino potrete quindi collegarvi ad una rete WiFi esistente o crearne una nuova.

    Interfaccia per scheda MicroSD integrata
        La possibilità di utilizzare una comune scheda di memoria microSD permette a Fishino UNO di gestire enormi quantità di dati, realizzare piccoli web servers e data loggers portatili.

    Modulo RTC (Real Time Clock) integrato con batteria al litio di mantenimento
        L’integrazione di un modulo RTC (Real Time Clock, orologio in tempo reale) con backup tramite una piccola pila al litio consente a Fishino UNO di mantenere l’orario corretto anche in caso di interruzione dell’alimentazione.

    Sezione di alimentazione a 3,3 V potenziata
        Un’accurata scelta della componentistica ha consentito il potenziamento della sezione di alimentazione a 3.3 Volt, con la conseguente possibilità di collegare un maggior numero di shields ed estensioni operanti a tale tensione.

    Compatibilità con le breadboards e schede millefori
        L’aggiunta di un connettore sfalsato in parallelo a quello originale permette l’utilizzo di Fishino UNO su breadboards e di utilizzare le schede millefori per la prototipazione degli shields, mantenendo comunque la compatibilità con gli shields esistenti.

SPECIFICHE TECNICHE

    Alimentazione:
    - 5 Volt tramite connettore USB

    - 5 Volt sull’ingresso +5V

    - da 7 a 15 Volt sull’ingresso Vin

    - da 7 a 15 Volt sul plug di alimentazione

    - batteria LiPo a singola cella


    Livelli digitali:
    - 5 Volt

    Controller:
    - Atmega 328p-au SMD a 8 bit

    Clock:
    - 16 MHz

    Memoria:
    - 32 KBytes Flash
    -   2 KBytes RAM
    -   1 KBytes EEPROM

    Porte disponibili:
    - 14 digitali di cui 6 in PWM
    -   6 analogiche

    Interfacce disponibili:
    - 1 x SPI
    - 1 x I2C

    Moduli aggiuntivi sulla scheda:
    - Wi-Fi
    - Connettore per schede microSD
    - Modulo RTC

    Peso: 25 g

    Dimensioni: 76,5 x 53,5 x 14 mm

Documentazione e link utili: www.fishino.it
