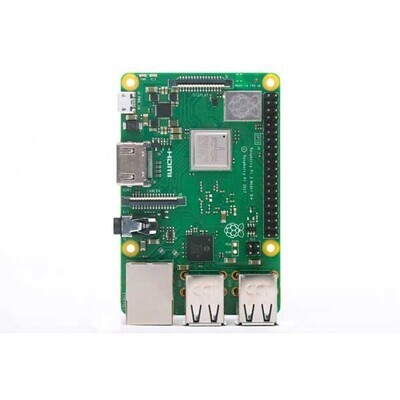

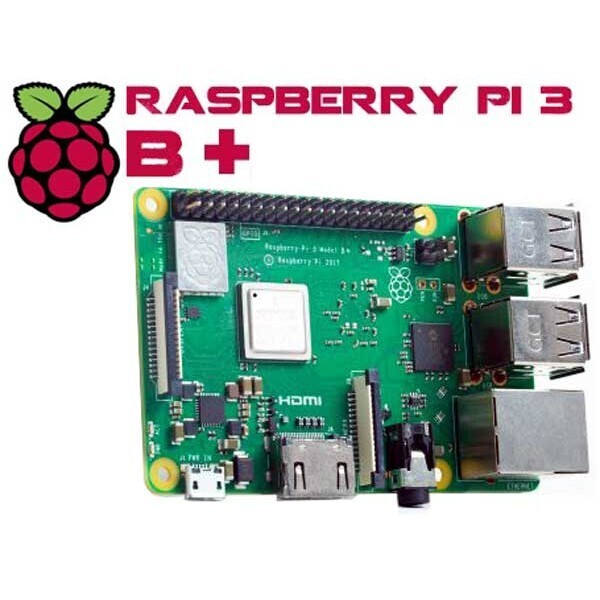

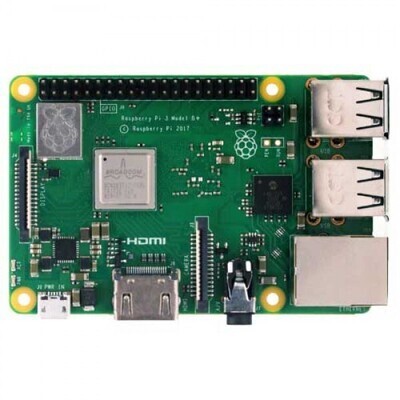

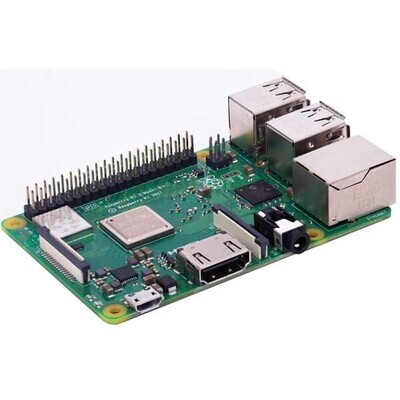

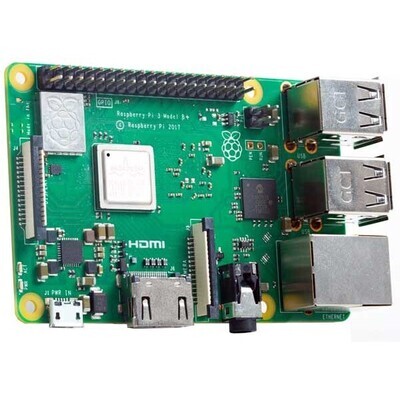

Raspberry Pi 3 Tipo B+ con Wi-Fi e Bluetooth

Descrizione:

Nuovo Raspberry Pi 3 Model B+ dotata di CPU quad-core ARM Cortex A53 a 64 bit con clock a 1,4 GHz; WiFi (IEEE 802.11ac) a bordo basata su controller a 2,4 GHz e 5 GHz IEEE 802.11.b/g/n/a con ethernet che può negoziare connessioni su una rete Gigabit ethernet funzionando a 300 Mbps; modalità Bluetooth 4.2 LE, la più avanzata di quelle classificate come Bluetooth Smart e già idonea al supporto di WPAN; supporto per il Power over Ethernet (PoE) ottenuto tramite un modulo aggiuntivo HAT (shield dedicato che fornisce l’alimentazione).

Dispone dello stesso fattore di forma della Raspberry Pi 3 Model B. Gli input e output video mantengono lo stesso layout e caratteristiche, come anche la sezione GPU e l’ammontare di RAM, che rimane 1 GB ed è condivisa con essa. Si riconfermano i supporti multimedia H.264, decodifica MPEG-4 (1080p30), encoding H.264 (1080p30) e supporto OpenGL ES 1.1, 2.0.

Caratteristiche tecniche:

Specifiche tecniche

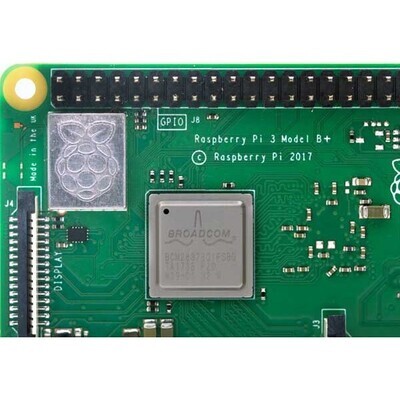

• SoC Broadcom BCM2837B0
• CPU quad core 1,4 GHz 64bit ARM CortexA53
• GPU 4 (su hub USB 5 porte)
• Memory 1 GB (condivisa con la CPU)
• USB 4 porte versione 2.0 su hub 5 porte
• Input video connettore 15pin MIPI, connettore CSI (camera interface) per Raspberry Pi camera o Raspberry Pi NoIR camera
• Uscite HDMI, videocomposito (jack 3,5 mm), MIPI display interface (DSI) per pannelli
• LCD
• Ingressi audio slot MicroSDHC, USB
• Uscite audio analogica (jack 3,5 mm) e digitale da HDMI e I²S
• Onboard storage slot microSDHC, USB (Boot Mode)
• Connettività Gigabit Ethernet a 300 Mbps, wireless 802.11ac, Bluetooth 4.2, BLE, Power over Ethernet (PoE) con HAT
• I/O Hea der con 40 PIO
• Consumo mediamente 300 mA (1,5 W) a riposo e 1,34 A (6,7 W) al massimo (con monitor, tastiera, mouse e WiFi utilizzati)
• Alimentazione   5V da microUSB, GPIO oppure da shield PoE
