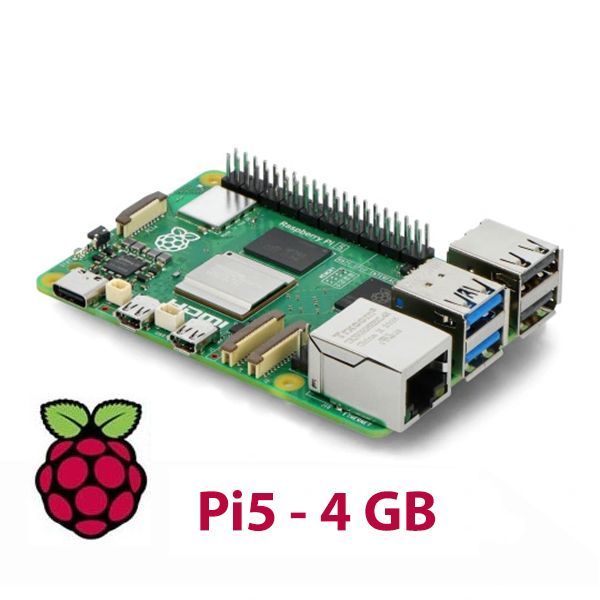

Raspberry Pi 5 versione con 4 GB di memoria

Descrizione:

Il Raspberry Pi 5, quinta generazione della Raspberry Foundation, è basato sul processore Broadcom BCM2712 quad-core da 2,4 GHz con architettura Arm Cortex-A76 a 64 bit. Offre prestazioni grafiche avanzate con l’unità VideoCore VII, supportando HDMI 4Kp60 con HDR. Con 4 GB di LPDDR4X-4267 SDRAM, garantisce ampie risorse per multitasking. La connettività include dual-band Wi-Fi, Bluetooth 5.0/BLE e porte USB 3.0/2.0. Con Gigabit Ethernet e supporto PoE+, il Raspberry Pi 5 è ideale per progetti complessi e connettività avanzata.

Ogni core dispone di una cache L2 da 512 KB, mentre è presente una cache L3 condivisa da 2 MB. L’unità di elaborazione grafica VideoCore VII supporta le ultime tecnologie, tra cui OpenGL ES 3.1 e Vulkan 1.2, garantendo prestazioni di rendering straordinarie.

Il Raspberry Pi 5 vanta una doppia uscita video 4Kp60 HDMI con supporto HDR, consentendo di collegare due schermi ad alta risoluzione per progetti multitasking o esperienze di gioco immersive. Inoltre, il dispositivo è dotato di un decoder HEVC 4Kp60 per la riproduzione di video ad alta definizione.

Con LPDDR4X-4267 SDRAM da 4 GB, il Raspberry Pi 5 offre ampie risorse di memoria per gestire applicazioni complesse e multitasking senza sforzo. La connettività di rete è garantita grazie al supporto dual-band 802.11ac Wi-Fi e Bluetooth 5.0/Bluetooth Low Energy (BLE), consentendo connessioni wireless affidabili.

Inoltre, il Raspberry Pi 5 è dotato di numerose porte USB, tra cui due porte USB 3.0 ad alte prestazioni e due porte USB 2.0. La connettività Gigabit Ethernet con supporto PoE+ (richiede un adattatore PoE+ separato) offre opzioni di rete avanzate.

Specifiche tecniche:

• Processore:
  • Broadcom BCM2712
  • 64-bit ARM Cortex-A76 (ISA ARMv8-A)
  • Quad-core
  • SoC a 16 nm
  • Frequenza di clock @ 2.4GHz
  • Cache I e D da 64KB
  • Cache L2 pre-core da 512KB e cache L3 condivisa da 2MB
  • Corpo in metallo per una migliore dissipazione del calore
• SDRAM:
  • LPDDR4X-4267 da 4GB
• Porte:
  • 2 porte USB 3.0 con capacità simultanea di 5 Gbps
  • 2 porte USB2.0
• VideoCore:
  • GPU VideoCore VII, con clock a 800MHz, supporto a OpenGL ES 3.1, Vulkan 1.2
• Porte video:
  • Doppia porta micro-HDMI, supporto 2x 4Kp60 con supporto HDR
  • Decoder HEVC 4Kp60
• Ingresso immagine/fotocamera:
  • 2 porte CSI/DSI MIPI a 4 linee, supporto per:
    • 2 fotocamere
    • 2 display
    • 1 fotocamera + 1 display
• Archiviazione:
  • Slot per MicroSD, con supporto per modalità SDR104 ad alta velocità
  • Interfaccia opzionale via socket PCIe, con supporto per dispositivi ad alta velocità, ad esempio: NVMe SSD
• Connessioni:
  • Ethernet Gigabit, con supporto per HAT PoE+ (richiede un nuovo HAT PoE+ per Raspberry Pi 5)
  • Wireless: LAN wireless IEEE 802.11.b/g/n/ac a 2.4GHz e 5GHz
  • Bluetooth 5.0 e BLE (Bluetooth Low Energy)
• Altre caratteristiche:
  • Interfaccia PCIe 2.0 x 1 per periferiche ad alta velocità, ad esempio, NVMe SSD (richiede un HAT compatibile)
  • Porta UART dedicata per il debug, indipendente dai 40 pin GPIO, sempre abilitata
  • Porta dedicata per ventilatore di raffreddamento, pronta per PWM (modulazione di larghezza di impulso) e ritorno di velocità, indipendente dai 40 pin GPIO
  • Header GPIO a 40 pin espanso
  • Periferiche a basso livello:
    • 27 x GPIO
    • UART
    • Bus I2C
    • Bus SPI con due selezioni chip
    • +3.3V
    • +5V
    • Ground
  • RTC integrato su PMIC (Power Management IC), con connettore per batteria al litio ricaricabile
  • Pulsante di accensione/spegnimento (per un corretto spegnimento, reset, o riattivazione)
  • Requisiti di alimentazione: 5V/5.0A tramite connettore USB di tipo C, con supporto PD (Power Delivery)
  • Funziona solo con l’ultima versione di Raspberry Pi OS Bookworm
  • Dimensioni: 88mm x 56mm x 17mm

  Panoramica su Raspberry Pi 5

  Versione Raspberry Pi / memoria a bordo Processore Broadcom BCM2712 Interfaccia PCI Express 2.0 Pulsante di accensione/spegnimento Sistema di gestione dell’alimentazione Fori per il montaggio del dissipatore/ventola attiva Connettore per batteria RTC Connettore UART Controller I/O Raspberry Pi RP1 Connettore per ventola Porte Ethernet e USB (invertite rispetto a Raspberry Pi 4) Connettore PoE HAT Connettori MIPI DSI/CSI a 4 linee x2

  Raspberry Pi 4 VS Raspberry Pi 5

  	Raspberry Pi 4 tipo B	Raspberry Pi 5
  CPU	Broadcom BCM2711, quad-core Cortex-A72 (ARM v8) a 64-bit, con clock a 1.8GHz	Broadcom BCM2712, quad-core a 64-bit Arm Cortex-A76 con clock a 2.4GHz
  GPU	GPU VideoCore VI a 500MHz	GPU VideoCore VII a 800MHz, supporto a OpenGL ES 3.1, Vulkan 1.2
  Multimedia	H.264(AVC)	H.265(HEVC)
  Memoria	1GB, 2GB, 4GB o 8GB LPDDR4-3200 SDRAM (a seconda del modello)	1GB, 2GB, 4GB o 8GB LPDDR4X-4267 SDRAM (a seconda del modello)
  WiFi	Wi-Fi Dual-band 802.11ac	Wi-Fi Dual-band 802.11ac
  Bluetooth	Bluetooth 5.0, BLE	Bluetooth 5.0 / Bluetooth Low Energy (BLE)
  USB	1 porta Type-C, 2 porte USB 3.0, 2 porte USB 2.0, 1 porta Ethernet, 1 slot per scheda Micro-SD	1 porta Type-C, 2 porte USB 3.0, 2 porte USB 2.0, 1 porta Ethernet, 1 slot per scheda Micro-SD
  Archiviazione	Slot per scheda MicroSD	Slot per scheda MicroSD + Corsia PCIE per NVME M.2 SSD
  Networking	Dual-Band 802.11ac, Bluetooth 5 / BLE, Gigabit Ethernet, PoE tramite POE + Hat (Incompatibile con la vecchia versione)	Dual-Band 802.11ac, Bluetooth 5 / BLE, Gigabit Ethernet, PoE tramite POE + Hat (Incompatibile con la vecchia versione)
  Consumo	Fino a 7.5W	Fino a 15W
  Porte per fotocamera/display	Una porta DSI per display e una porta CSI per fotocamere	Due porte MIPI a 4 linee per fotocamere e display (necessarie nuovi cavi)
  Uscita audio	HDMI, USB o jack audio analogico	Solo HDMI o USB
  Connettore	2 porte micro HDMI (supporta fino a 4Kp60), 1 porta display MIPI DSI a 2 linee, 1 porta fotocamera MIPI CSI a 2 linee, 4 porte stereo a 4 poli e video composito	2 micro HDMI interfaces (supports up to 4Kp60)compatibili con HDR, 2 4-channel MIPI camera/display transceivers, 1 PCle 2.0 interface, 1 battery connector (for real-time clock), 1 UART port
  Alimentazione	Alimentazione a 5V/3A tramite connettore USB-C, alimentazione a 5V/3A tramite GPIO, alimentato tramite PoE (richiede PoE+HAT separato)	Fornisce alimentazione a 5V/5A tramite connettore USB-C, supporta alimentazione tramite GPIO, fornisce alimentazione a 5V tramite PoE (richiede PoE+HAT separato)
  GPIO	Connettore standard Raspberry Pi a 40 pin	Connettore standard Raspberry Pi a 40 pin

Documentazioni e link utili in lingua inglese:

Documentazione Raspberry Pi 5
