Scheda 8 Relè guida DIN per Raspberry PI

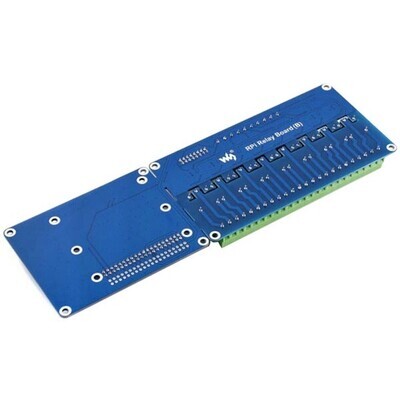

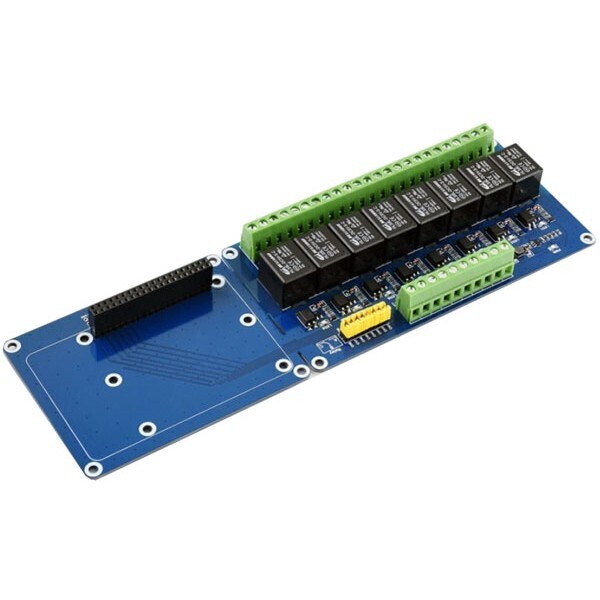

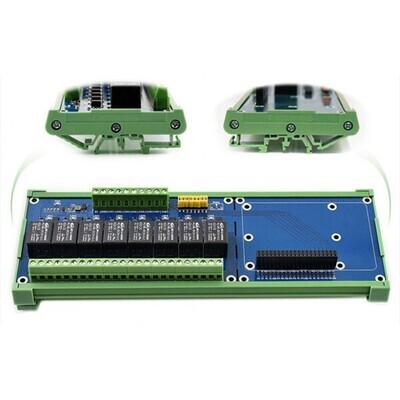

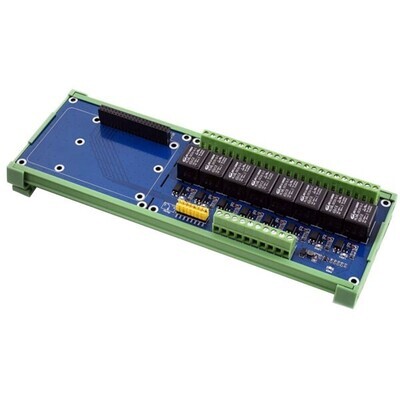

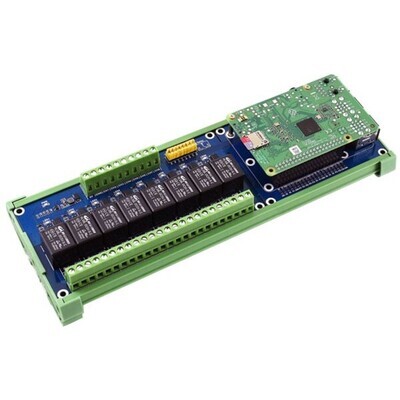

RPi relay board è una scheda per Raspberry Pi (A+ / B+ / 2B / 3B / 3B+) con case per montaggio su guida DIN, dotata di 8 relè di elevata qualità in grado di supportare carichi fino a 5 A 250 VAC e  5 A 30 VDC, un fotoaccoppiatore per ogni ingresso, LED per l'indicazione dello stato dei relè e dell'alimentazione, 8 jumper che permettono di stabilire se controllare i relè direttamente da Raspberry Pi oppure tramite i pin di ingresso. Se i jumper rimangono aperti, il controllo avviene solo da ingressi filari, mentre se verranno chiusi il controllo passa a Raspberry. Può essere utilizzata con controllori come i PLC sfruttando gli ingressi. Nella WiKi page sono disponibili molte risorse di sviluppo, tra cui esempi in wiringPi, bcm2835, python, python-bottle (controllo pagina web) e crontab (cron job). In allegato una guida di utilizzo.

Attenzione! Raspberry Pi non è compreso (vedere prodotti correlati)

Specifiche tecniche

    ​Alimentazione: 5 VDC
    Segnale di Trigger: 3,3 V / 5 V
    Numero relè: 8
    Contatti relè: Comune, N.Aperto e N.Chiuso
    Closed current: 6 mA (per canale)
    Connettori: morsetti a vite
    Dimensioni scheda (mm): 232×72x1,6
    Fori di fissaggio: diametro 3 mm
